Rilievo architettonico di un edificio esistente: come si fa con drone e laser scanner, e cosa ricevi

Il rilievo architettonico di un edificio esistente produce lo stato di fatto reale: piante, prospetti e sezioni quotati sulle misure vere, fuori squadro compresi, in DWG e, su richiesta, come modello BIM in RVT o IFC. Oggi si esegue con due strumenti che si dividono il lavoro: il drone rileva facciate e copertura dall’esterno, il laser scanner terrestre gli interni. Le due acquisizioni si registrano in un’unica nuvola di punti agganciata ai capisaldi. Puoi chiedere l’edificio completo o un solo modulo (facciate, copertura, interni), e la maggior parte di questi rilievi si chiude tra €500 e €2.000.

Il resto serve ad arrivare alla richiesta di preventivo sapendo cosa chiedere, così il file che ricevi si apre nel tuo software e ci lavori il giorno stesso.

Perché le planimetrie depositate non bastano

Quasi ogni edificio con qualche decennio alle spalle ha una storia che i disegni depositati non raccontano: tramezzi spostati, aperture chiuse o allargate, un bagno ricavato dove c’era un ripostiglio, quote di interpiano diverse da un corpo di fabbrica all’altro. Progettare su quelle piante significa scoprirlo in cantiere, quando ogni centimetro ha un costo e una firma sopra.

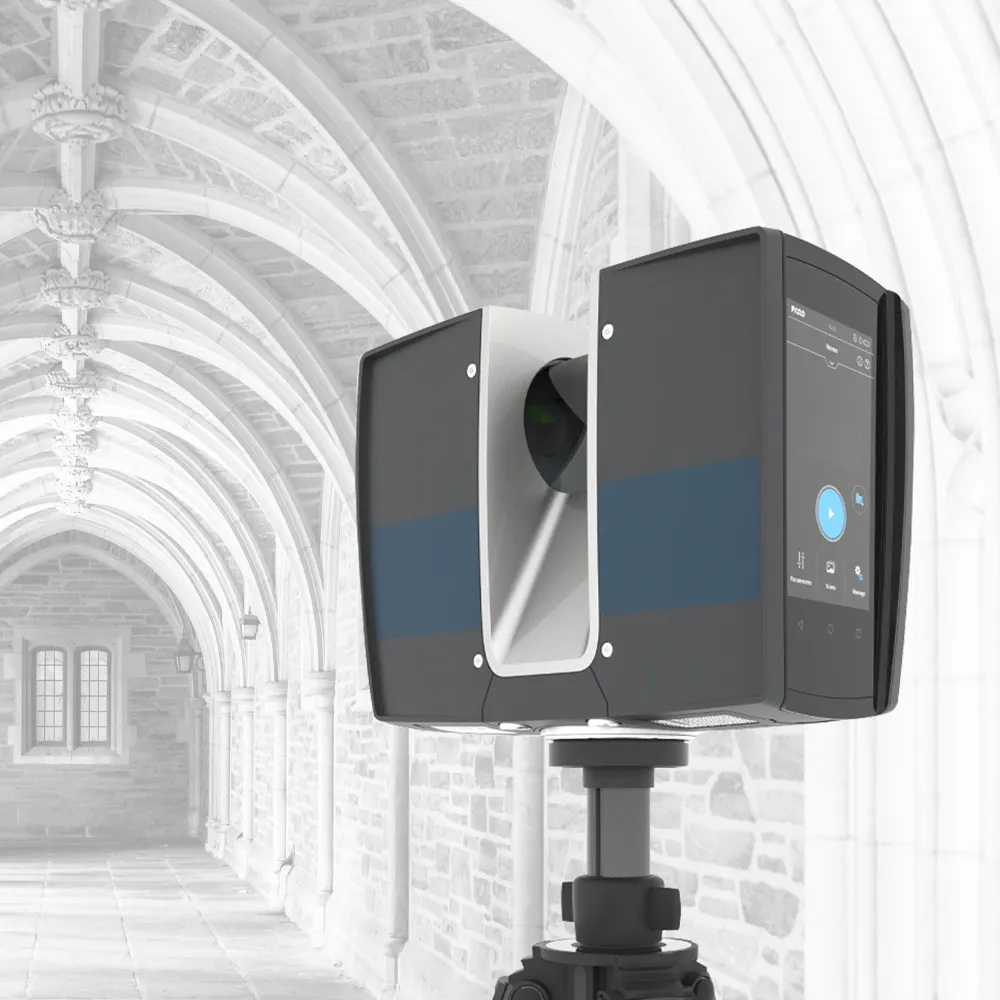

Il metro laser va benissimo per una stanza. Su un edificio intero, con tre piani, un sottotetto e un cortile, il rilievo diretto costa giornate e arriva dove si arriva: le misure restano parziali, e dove mancano le diagonali il muro viene disegnato in squadro. Il fuori squadro c’è, ma nella tavola non compare. Il laser scanner misura tutto quello che vede, e quel fuori squadro lo trovi nel file prima di arrivare in cantiere.

Drone o laser scanner: chi rileva facciate, copertura e interni

L’edificio si divide in tre parti, e a ognuna corrisponde uno strumento e un deliverable:

Parte dell’edificio	Strumento	Cosa ricevi	Formato
Facciate	Drone, voli ravvicinati	Ortofotopiano in scala, prospetti quotati, mappatura del degrado	TIFF/JPG, DWG
Copertura	Drone, fotogrammetria a bassa quota	Pianta del tetto quotata, falde, pendenze, ingombri di camini e lucernari	DWG, GeoTIFF
Interni	Laser scanner terrestre	Piante e sezioni con quote reali e fuori squadro, nuvola di ogni ambiente	DWG, E57/RCP
Edificio completo	Drone + laser scanner, una campagna	Nuvola unica esterno+interno, piante, prospetti e sezioni coerenti, modello BIM su richiesta	DWG, E57/RCP, RVT/IFC

Il drone dentro non vola (niente GPS, rischio per persone e cose, e comunque un laser scanner fa meglio e più in fretta). Fuori, invece, sostituisce ponteggi e piattaforme: il prospetto di un palazzo di sei piani si fotografa in una mattinata, in alta risoluzione, senza occupare il marciapiede né mandare nessuno in quota.

Completo o a moduli: decide la commessa

La domanda arriva sempre: mi serve tutto l’edificio o solo una parte? La risposta sta nel documento che devi produrre, non nell’edificio.

Se il progetto tocca l’intero fabbricato, una ristrutturazione integrale, uno scan-to-BIM, una pratica complessa, il rilievo completo conviene per un motivo tecnico preciso: le acquisizioni di esterno e interno finiscono nella stessa nuvola, con lo stesso riferimento metrico. Rilievi fatti in momenti diversi da fornitori diversi, senza un riferimento comune, si disallineano, e te ne accorgi in Revit quando il muro perimetrale della pianta non coincide con quello del prospetto. Ricucirli è lavoro tuo, non pagato da nessuno.

Se invece ti serve un documento preciso, l’ortofotopiano di una facciata per la pratica sul degrado, le misure del tetto per un computo, le piante di un appartamento per una conformità, il modulo singolo costa meno e arriva prima. Comprare il completo “per sicurezza” è uno spreco: paghi la scansione di ambienti che non finiranno in nessuna tavola. Nel dubbio descrivi la commessa nella richiesta: ti diciamo noi cosa basta.

Dalla nuvola alle tavole: la parte lunga del lavoro

L’acquisizione di un edificio richiede in genere una giornata. La restituzione richiede giorni. La sproporzione sorprende chi commissiona per la prima volta, e spiega buona parte delle differenze di prezzo tra preventivi.

La nuvola di punti che esce da laser scanner e drone è materia prima: milioni di coordinate che descrivono le superfici, ma niente che il software riconosca come muro o porta, e nemmeno una quota. Piante, prospetti e sezioni si disegnano sopra la nuvola, elemento per elemento; il modello BIM si costruisce allo stesso modo, con il livello di dettaglio concordato prima.

Cos’è una nuvola di punti e perché non è ancora un rilievo lo abbiamo spiegato in una guida a parte. Qui basta il punto pratico: quando confronti due preventivi, guarda cosa viene restituito. “Consegna della nuvola” e “consegna delle tavole” sono due lavori diversi, e il secondo è quello che ti risparmia settimane di lavoro in studio.

I quattro casi più frequenti

Pratica di conformità o sanatoria. Lo stato di fatto reale, quote e fuori squadro compresi, è la base per confrontare l’edificio con le planimetrie depositate e individuare le difformità. Le tavole dello stato di fatto arrivano pronte per la sovrapposizione con il depositato.

Ristrutturazione e progetto. Il progettista lavora su piante e sezioni vere invece che sulle planimetrie depositate o su un rilievo parziale; le sorprese in cantiere calano, e con loro le varianti.

Scan-to-BIM. Il modello dello stato di fatto in RVT o IFC, costruito dalla nuvola con il livello di dettaglio (LOD) stabilito in partenza, pronto per progettare senza settimane di modellazione in studio.

Restauro e facciate. Ortofotopiano in scala e mappatura del degrado direttamente sul prospetto: distacchi, fessurazioni e ammaloramenti localizzati dove sono, per progetto e computo, senza ponteggi. Anche in centro storico, con droni leggeri e autorizzazioni gestite dal fornitore.

Cosa specificare nella richiesta

Sei righe, e il preventivo esce preciso:

1. Quale parte dell’edificio: tutto, o quali moduli.
2. A cosa serve: pratica, progetto, BIM, restauro. Il livello di dettaglio si dimensiona sullo scopo.
3. I formati che usi in studio: DWG, RVT, IFC, E57 o RCP per la nuvola.
4. Il livello di restituzione: solo piante quotate, piante più sezioni e prospetti, modello BIM.
5. Accesso agli ambienti: quanti, quali, se ci sono locali chiusi o occupati.
6. Contesto esterno: centro storico, edifici vicini alti, strada trafficata. Serve per il piano di volo e per le autorizzazioni.

Con queste informazioni il preventivo è gratuito e arriva entro 24 ore, con i deliverable elencati, nota tecnica compresa: strumenti, capisaldi e verifica del dato, fatta dal nostro studio tecnico e non da chi ha eseguito il volo. Le domande da fare al fornitore prima di firmare valgono anche qui, noi compresi.

Quanto costa il rilievo di un edificio esistente

La maggior parte dei nostri rilievi si chiude tra €500 e €2.000. Un modulo singolo, l’ortofotopiano di una facciata o le piante di un appartamento, sta nella parte bassa; l’edificio completo con restituzione BIM in quella alta. A spostare il prezzo sono le dimensioni, il numero di ambienti da scansionare e il livello di restituzione richiesto, dalle tavole 2D al modello.

Domande frequenti

Il drone si usa anche per gli interni?

No. Dentro l’edificio lavora il laser scanner terrestre, che acquisisce ogni ambiente da terra, con una precisione superiore a quella della fotogrammetria e senza bisogno di GPS. Il drone copre facciate e copertura dall’esterno.

Quanto dura l’acquisizione?

Per un edificio completo in genere una giornata; per un appartamento poche ore. Elaborazione e restituzione richiedono alcuni giorni lavorativi, in base al livello di dettaglio: i tempi indicativi sono nel preventivo.

Devo svuotare gli ambienti prima della scansione?

No. Il laser scanner rileva ciò che vede, e per piante e sezioni i mobili raramente sono un problema. Se la commessa richiede pareti completamente ispezionabili, si concorda prima.

Che precisione ha lo stato di fatto?

Centimetrica sulle tavole, che è l’ordine di grandezza utile a piante, sezioni e pratiche: il laser scanner misura i singoli punti con una precisione superiore, e la restituzione riporta le quote al centimetro. Il dato è verificato sui capisaldi e gli scarti sono scritti nella nota tecnica di consegna.

Si può rilevare una facciata in centro storico?

Sì, con droni leggeri di classe C0 o C1 e le autorizzazioni necessarie per la zona, gestite dal fornitore. Sui prospetti con corpi aggettanti o zone che il volo non copre, il laser scanner integra da terra.
