Aerofotogrammetria: cos'è, come funziona e quando conviene

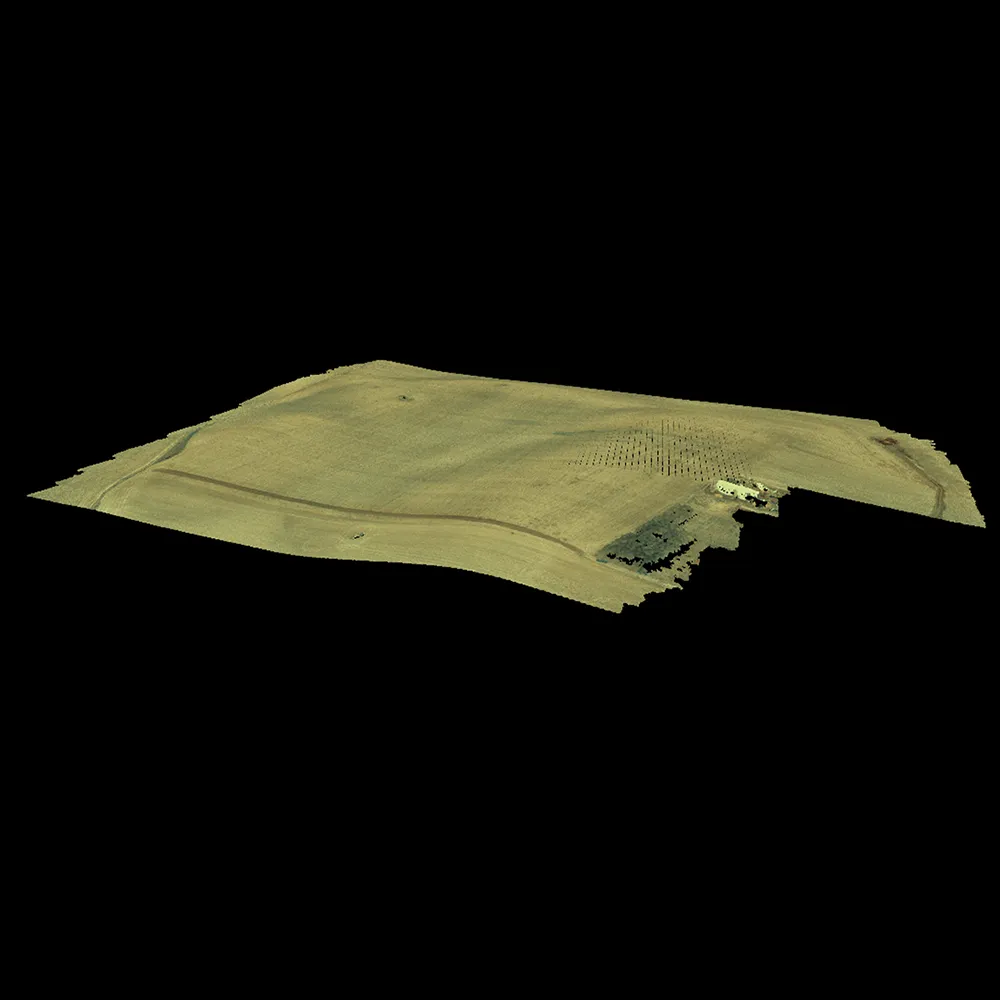

L’aerofotogrammetria è la tecnica che ricava la geometria del territorio da fotografie aeree: centinaia di scatti sovrapposti, ripresi da un drone o da un aereo, vengono elaborati per calcolare la posizione nello spazio di ogni punto ripreso. Il risultato non è una foto dall’alto: è un modello misurabile e georeferenziato del terreno, da cui si estraggono ortofoto, curve di livello, volumi e piani quotati.

Se stai valutando un rilievo per un terreno, un cantiere o una cava, questa guida risponde alle domande che contano: come funziona davvero, che precisione aspettarti, quando conviene rispetto al rilievo tradizionale e quanto costa.

Come funziona, in pratica

Il principio è lo stesso della visione umana: due occhi che guardano lo stesso oggetto da posizioni diverse ne percepiscono la profondità. Nell’aerofotogrammetria ogni punto del terreno compare in più fotografie scattate da posizioni diverse lungo un piano di volo automatico, con ampia sovrapposizione tra uno scatto e il successivo. Il software fotogrammetrico riconosce gli stessi punti nelle diverse immagini e, dalla differenza di prospettiva, ne calcola la posizione in tre dimensioni.

Un rilievo professionale segue sempre lo stesso processo:

1. Piano di volo: si studiano l’area e i vincoli da remoto e si sceglie la quota di volo adatta al dettaglio richiesto.
2. Capisaldi a terra: si materializzano e misurano i punti di controllo (GCP) con strumentazione RTK. Sono l’ancoraggio metrico di tutto il rilievo.
3. Volo fotogrammetrico: il drone percorre rotte automatiche e acquisisce gli scatti sovrapposti.
4. Elaborazione: dagli scatti si ricavano nuvola di punti, ortofoto e modelli del terreno.
5. Verifica e restituzione: il dato viene controllato sui capisaldi e consegnato nei formati richiesti.

Il volo è la parte più breve. La qualità del risultato si decide prima, con i capisaldi, e dopo, con l’elaborazione e la verifica.

Cosa produce: i deliverable

Da un volo aerofotogrammetrico ben eseguito si ottengono:

• Ortofoto: un’immagine aerea corretta geometricamente, in scala, su cui si può misurare. È la base cartografica del sito, in formato GeoTIFF.
• Nuvola di punti: milioni di punti con coordinate tridimensionali, in LAS o E57, per lavorare in ambiente CAD o software di elaborazione.
• DSM e DTM: i modelli digitali della superficie e del terreno (la differenza è spiegata sotto).
• Curve di livello e piani quotati: pronti per le tavole di progetto, in DWG.
• Calcoli volumetrici: superfici e volumi per cave, movimenti terra e contabilità di cantiere.

DSM o DTM? La differenza che conta

I due modelli del terreno rispondono a domande diverse. Il DSM (Digital Surface Model) rappresenta la superficie così come la vede la camera: terreno più tutto quello che c’è sopra, alberi ed edifici compresi. Il DTM (Digital Terrain Model) rappresenta il suolo nudo, depurato dagli elementi sopra terra.

Per un piano quotato o un calcolo di sterro serve il DTM; per uno studio di ombreggiamento o di visibilità serve il DSM. La fotogrammetria produce nativamente il DSM: il DTM si ricava filtrando la vegetazione e i manufatti, ed è qui che i terreni coperti dal verde mostrano il limite della tecnica.

Che precisione si ottiene davvero

La precisione dipende da due fattori. Il primo è il GSD (Ground Sample Distance): quanto terreno copre un singolo pixel della foto, che a sua volta dipende da quota di volo e camera. Il secondo, più importante, sono i punti di controllo: senza capisaldi misurati a terra, anche la nuvola più densa resta un modello scollegato dalla realtà metrica.

Con GCP misurati con strumentazione RTK e un’elaborazione corretta, la precisione è centimetrica: adeguata a progettazione, calcoli volumetrici, pratiche e documentazione dello stato di fatto. Le promesse di precisione millimetrica in aerofotogrammetria non sono realistiche: il dato onesto è centimetrico, verificato sui capisaldi.

Quando conviene e quando no

L’aerofotogrammetria dà il meglio su aree scoperte da qualche migliaio di metri quadri a centinaia di ettari: terreni da lottizzare, cave, cantieri, aree agricole e industriali. Copre in poche ore quello che una campagna topografica a terra richiede in giornate, con una densità di punti che la strumentazione classica non raggiunge.

Ha però confini precisi, ed è giusto conoscerli prima di ordinare un rilievo:

• Vegetazione fitta: la foto vede le chiome, non il suolo. Un bosco rilevato in sola fotogrammetria restituisce la quota degli alberi. In quei casi si vola con il LiDAR, che penetra la copertura vegetale.
• Adempimenti catastali a tolleranza stretta: per frazionamenti e pratiche catastali il rilievo tradizionale resta lo standard. Il drone vince su progettazione e documentazione, non sostituisce il topografo ovunque.
• Interni ed elementi coperti: lì lavora il laser scanner terrestre, non il drone.

Molti lavori reali combinano le tecniche: il drone per l’area, la strumentazione a terra per capisaldi e punti fiduciali.

I tre equivoci più comuni

«Con un drone da qualche centinaio di euro me lo faccio da solo.» Un drone consumer acquisisce belle immagini, non dati metrici: senza RTK, capisaldi ed elaborazione fotogrammetrica il risultato è un modello che sembra corretto e non lo è. La differenza si scopre in cantiere, quando le misure non tornano.

«È un lavoro di un’oretta.» Il volo può durare un’ora; il rilievo no. Capisaldi, elaborazione, verifica metrica e restituzione sono la parte sostanziale del lavoro, ed è lì che si gioca la differenza tra un file spettacolare e un dato su cui si può firmare un progetto.

«Più la nuvola è densa, più il rilievo è preciso.» Densità e accuratezza sono cose diverse: una nuvola densissima senza punti di controllo è un bel modello sbagliato. Prima di valutare un fornitore sulla resa visiva, chiedigli come verifica il dato.

Quanto costa un rilievo aerofotogrammetrico

La maggior parte dei rilievi con drone si chiude tra €500 e €2.000. Dentro questo intervallo il prezzo dipende dall’estensione dell’area, dai deliverable richiesti (un’ortofoto con curve di livello costa meno del pacchetto completo con volumi e sezioni) e dalla georeferenziazione con capisaldi, che aggiunge lavoro a terra e in cambio dà il dato verificato. Il preventivo serio si fa sulla commessa specifica: descrivi l’area e l’obiettivo, e il numero arriva prima di partire.

Drone o aereo?

L’aerofotogrammetria nasce con gli aerei, e per coperture territoriali molto estese (interi comuni, fasce chilometriche) il volo aereo resta lo strumento giusto. Il drone ha reso la tecnica accessibile per tutto il resto: superfici piccole e medie, attivazione in tempi brevi, quote basse e GSD fine. Per la scala a cui lavorano studi tecnici e imprese, oggi la domanda «aerofotogrammetria» significa quasi sempre «rilievo con drone».
